バイブレーション機能

久しぶりの更新になりました。
今回はバイブレーション機能を触ってみました。

バイブレーション関数

第一引数はAXPのLDO番号、第二引数は有効/無効(true/false)
を設定します。

  M5.Axp.SetLDOEnable( uint8_t number, bool state );

サンプルコード

#include <M5Core2.h>

void setup() {
  // 初期化
  M5.begin();

  // 文字サイズを変更
  M5.Lcd.setTextSize(2);
  // Aボタン
  M5.Lcd.setCursor(20,75);
  M5.Lcd.printf("Button A : Vivrator ON");
  // Bボタン
  M5.Lcd.setCursor(20,125);
  M5.Lcd.printf("Button C : Vivrator OFF");

  return;
}

void loop() {
  TouchPoint_t atTouchPoint;

  // タッチ中
  if( M5.Touch.ispressed() )
  {
    // タッチしたX座標、Y座標を取得する
    atTouchPoint = M5.Touch.getPressPoint();
  }

  // Aボタン
  if( ((0 <= atTouchPoint.x) &&
      ((129) >= atTouchPoint.x)) &&
      ((240 <= atTouchPoint.y) &&
      ((280) >= atTouchPoint.y)) )
  {
    M5.Axp.SetLDOEnable(3, true);
  }
  // Bボタン
  if( ((130 <= atTouchPoint.x) &&
      ((200) >= atTouchPoint.x)) &&
      ((240 <= atTouchPoint.y) &&
      ((280) >= atTouchPoint.y)) )
  {
    ;
  }
  // Cボタン
  if( ((201 <= atTouchPoint.x) &&
      ((320) >= atTouchPoint.x)) &&
      ((240 <= atTouchPoint.y) &&
      ((280) >= atTouchPoint.y)) )
  {
    M5.Axp.SetLDOEnable(3, false);
  }
  return;
}

youtu.be

動画見て頂くとバイブレーションの振動で動いているのがわかりますか?
音も小さいですがバイブ音がなっています。

タッチによる色変え

前回はタッチによる座標を表示しましたが、
今回はタッチしたエリアに色を付けて表現してみました。

m5stack-build.hatenablog.com

サンプルコード

#include <M5Core2.h>

typedef struct TS_TOUCH_GAME {
  unsigned short usCoord_X;
  unsigned short usCoord_Y;
  unsigned short usWidth;
  unsigned short usHeight;
  unsigned short usColor;
} TS_TOUCH_GAME;

const TS_TOUCH_GAME gtTouchTbl[] = {
  {   0,   0, 160, 120, RED   },
  { 160,   0, 160, 120, WHITE },
  {   0, 120, 160, 120, BLUE  },
  { 160, 120, 160, 120, GREEN }
};
const unsigned short gusTblNum = sizeof(gtTouchTbl) / sizeof(TS_TOUCH_GAME);

void setup() {
  // 初期化
  M5.begin();

  return;
}

void loop() {
  unsigned short ausIdx = 0;
  TouchPoint_t atTouchPoint;

  // タッチ中
  if( M5.Touch.ispressed() )
  {
    // タッチしたX座標、Y座標を取得する
    atTouchPoint = M5.Touch.getPressPoint();
  }

  //
  for( ausIdx = 0; ausIdx < gusTblNum; ausIdx++ )
  {
    // 範囲チェック
    if( ((gtTouchTbl[ausIdx].usCoord_X <= atTouchPoint.x) &&
        ((gtTouchTbl[ausIdx].usCoord_X + gtTouchTbl[ausIdx].usWidth) >= atTouchPoint.x)) &&
        ((gtTouchTbl[ausIdx].usCoord_Y <= atTouchPoint.y) &&
        ((gtTouchTbl[ausIdx].usCoord_Y + gtTouchTbl[ausIdx].usHeight) >= atTouchPoint.y)) )
    {
      //四角形塗りつぶし
      M5.Lcd.fillRect( gtTouchTbl[ausIdx].usCoord_X,
                       gtTouchTbl[ausIdx].usCoord_Y,
                       gtTouchTbl[ausIdx].usWidth,
                       gtTouchTbl[ausIdx].usHeight,
                       gtTouchTbl[ausIdx].usColor );
    }
    else
    {
      ;
    }
  }

  // Bボタン
  if( ((130 <= atTouchPoint.x) &&
      ((200) >= atTouchPoint.x)) &&
      ((240 <= atTouchPoint.y) &&
      ((280) >= atTouchPoint.y)) )
  {
    M5.Lcd.fillRect( 0, 0, 320, 240, BLACK );
  }
  return;
}


www.youtube.com

色で表現すると作った感が出てきますね。
ちなみに下部の〇ボタンも物理キーからタッチキーに変わったので座標判定が必要です。
詳しくはまた。

タッチの座標

M5stack Core2の一番の魅力は画面をタッチして操作できること。
そのためにはまずタッチした座標を知る必要があります。
では座標を表示してみましょう。

座標位置を取得する関数

戻り値はTouchPoint_t構造体です。
構造体のメンバにはX座標、Y座標が含まれています。

  M5.Touch.getPressPoint();

サンプルコード

#include <M5Core2.h>

void setup() {
  // 初期化
  M5.begin();
  // 文字列サイズ指定
  M5.Lcd.setTextSize(2);

  // X座標表示
  M5.Lcd.setCursor(100,70);
  M5.Lcd.printf("x:%d \r\n", 0);
  // Y座標表示
  M5.Lcd.setCursor(100,90);
  M5.Lcd.printf("y:%d \r\n", 0);
}

void loop() {
  TouchPoint_t atTouchPoint;

  // タッチ中
  if( M5.Touch.ispressed() )
  {
    // タッチしたX座標、Y座標を取得する
    atTouchPoint = M5.Touch.getPressPoint();
    // X座標表示
    M5.Lcd.setCursor(100,70);
    M5.Lcd.printf("x:%d \r\n", atTouchPoint.x);
    // Y座標表示
    M5.Lcd.setCursor(100,90);
    M5.Lcd.printf("y:%d \r\n", atTouchPoint.y);
  }

  return;
}


youtu.be

これでタッチによる操作が出来そうです。
手を離すとマイナスになるみたいです。

何事もはじめは Hello world

どのプログラミング言語も大体は「Hello World」で始まってますよね。

今回はm5stack Core2でもHello Worldを表示させてみよう。


Hello World」の表示

サンプルコード

#include <M5Core2.h>

void setup() {
  // put your setup code here, to run once:
  M5.begin(true, true, true, true);
  M5.Lcd.setTextSize(3);
  M5.Lcd.print("Hello world");
}

void loop() {
  // put your main code here, to run repeatedly:

}
f:id:yamanonono:20210425003935j:plain
M5stack Core2

M5stack Core2が届いた

ついに届きました。

f:id:yamanonono:20210412233148j:plain
M5stack Core2


中身はこんな感じです。

f:id:yamanonono:20210412233152j:plain
M5stack Core2


電源入れると出荷時に書き込まれてるソフトが起動します。
エヴァみたい。。。

f:id:yamanonono:20210412233412j:plain
エヴァ

久しぶりの更新

M5stack Grayが壊れてからというものまったく更新できず、
さらにM5stack Core2も買いそびれてしまったため何もできずに今に至るのですが。。。

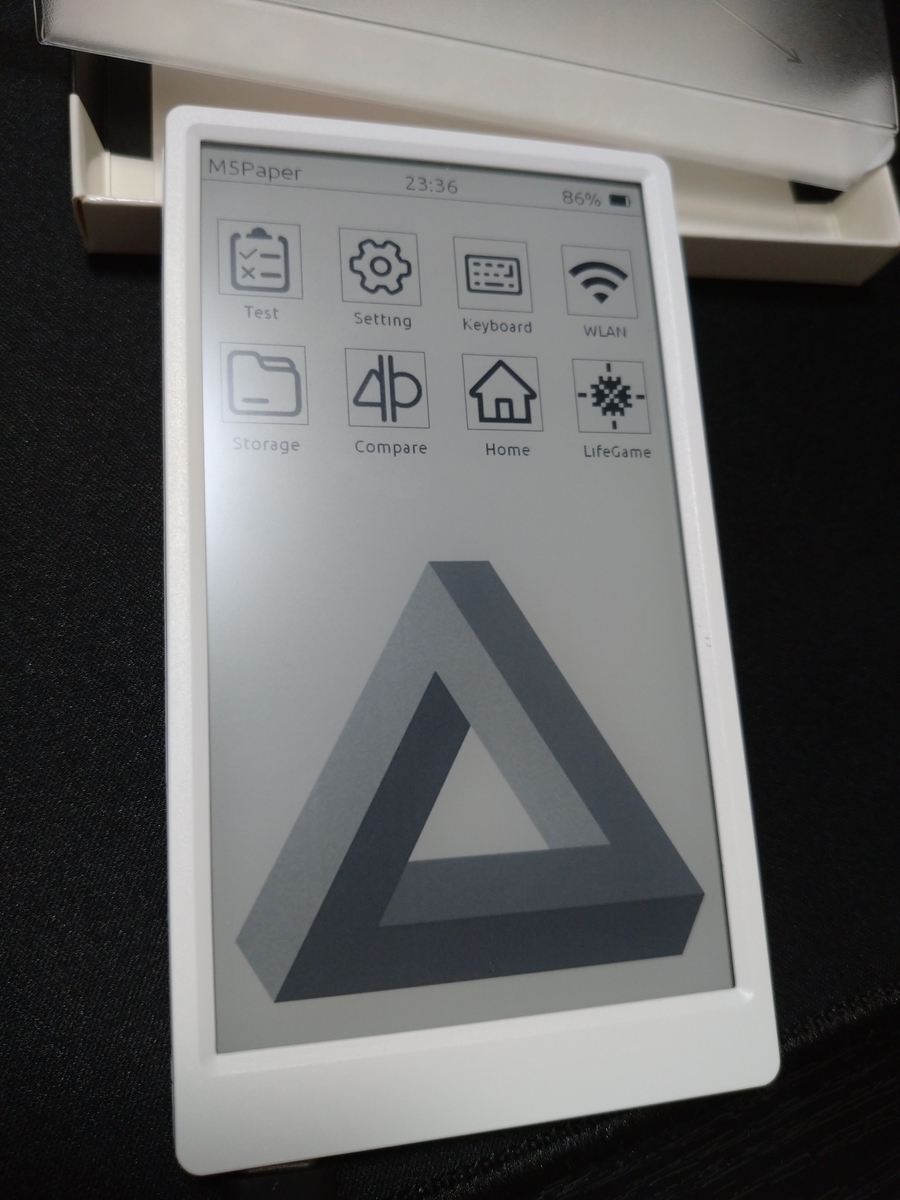

今日ついにM5stack Core2購入、さらにM5paperも購入!!!
届くのが待ち遠しいです。
